O společnosti
- Společnost Bonorum a.s. je výhradním zastoupením společnosti Erich Stallkamp ESTA GmbH pro Českou Republiku.
- Stallkamp vyrábí nerezové nádrže, míchací a čerpací techniku a separátory včetně příslušenství k daným zařízením.
- Dodáváme veškerý sortiment nových výrobků a zařízení včetně zajištění oprav a dodávek náhradních dílů.

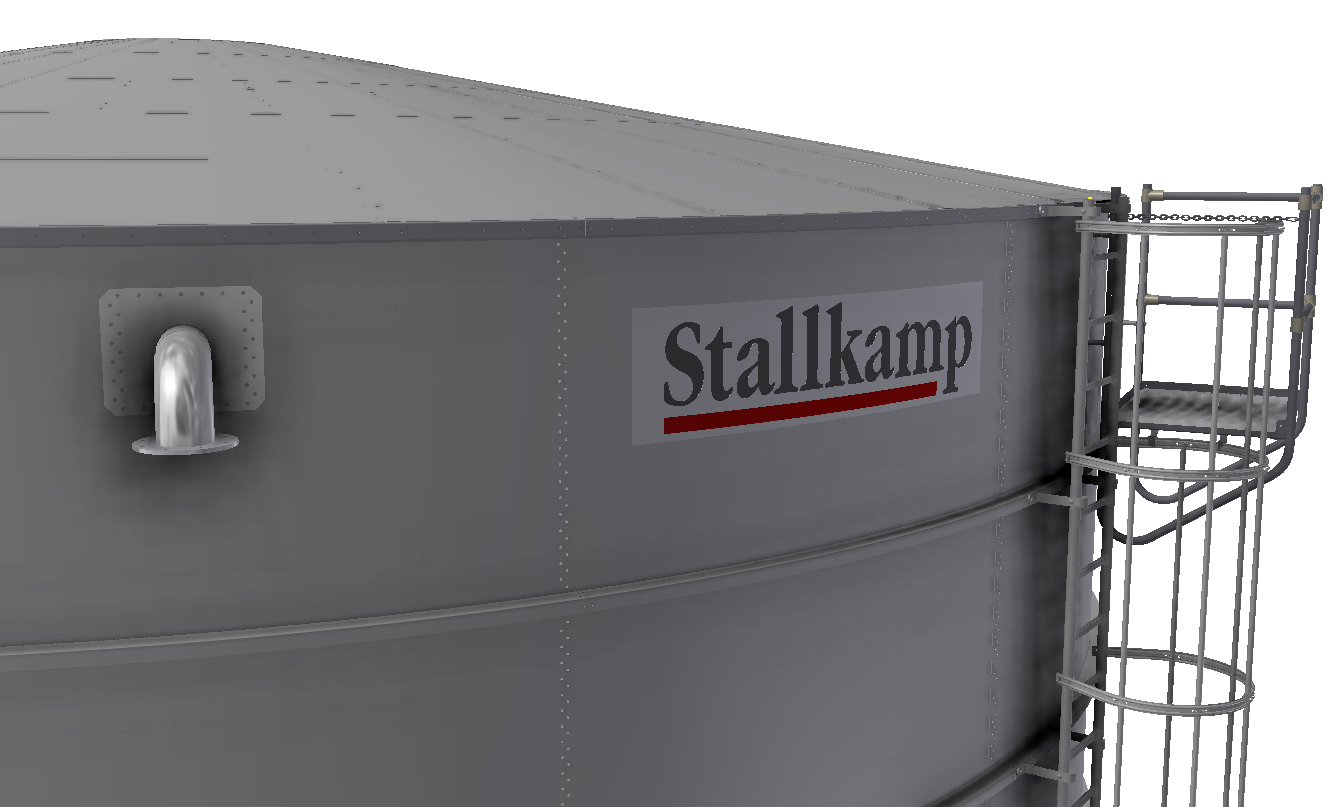

Nerezové skladovací nádrže
Nerezové nádrže z hladkého plechu
Nerezová nádrž je postavena z nerezových plechů na jednoduché základové desce. Jednotlivé plechy jsou vyztuženy profi lem. Plechy jsou v horizontálním směru naraženy a dohromady sešroubovány společně s U-profi lem pomoci nerezových šroubů a nerezových podložek. Ve vertikálním směru jsou ocelové plechy přeplátovány a ve dvou řadách sešroubovány pomoci nerezových šroubů a nerezových podložek.
Ø 3,88 – 31,81 m, výška 1,28 – 7,55 m dle typu
Nerezové nádrže z vlnitého plechu
Nádrž je vyrobena z vlnitých plechů, předválcovaných na průměr nádrže a je ukotvena na jednoduchou základovou desku. Ocelové plechy jsou v horizontálním směru překryty a sešroubovány pomocí nerezových šroubů. Ve vertikálním směru jsou ocelové plechy přeplátovány a ve dvou, resp. třech řadách sešroubovány.
Ø 2,75 – 44 m, výška 1,5 – 11,58 m dle typu
Čerpadla
Čerpadla ponorná

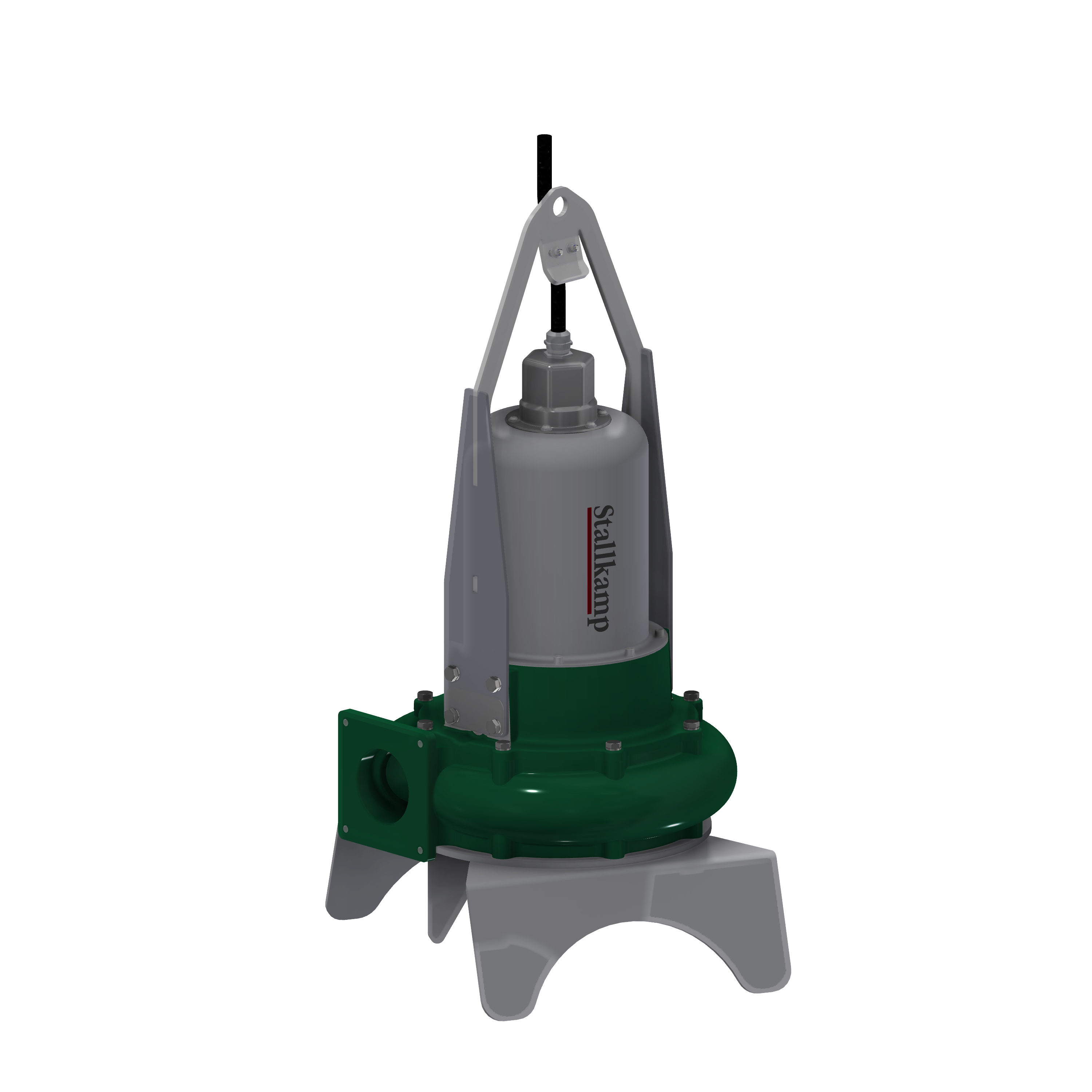

Ponorné čerpadlo (TMP)
- Střídavý motor 400V, 50Hz, 1450 U/min., elektromotor s olejovým plněním
- Třída izolace F = 155°C, ochrana IP68
- Tepelná ochrana každé fáze jako ochrana před přehřátím
- Kryt motoru z nerezové oceli V2A – 1.4301
- Kryt převodovky a víko motoru z šedé litiny ošetřené 2 - komponentním lakem
- Výtlačná strana na krytu čerpadla – příruba 150 x 150 mm
- Oběžné kolo čerpadla se vstupním šnekem a řezacím zařízením s nanesenou vrstvou z wolfram-karbidů odolných opotřebení
- Nasávací víko (pozinkované), s řeznou hranou (wolfram-karbid) a ochranou navijáku
- Utěsnění: 4 radiální hřídelové těsnění odolné kyselinám a speciální kalené pouzdro
- Elektrický kabel: 6 m se zalitým šroubením a 3 ks kabelových příchytek V2A s pryžovou vložkou a závěsem V2A
- Elektrický speciální kabel se zdrojovými tělísky jako ochranou před vlhkostí ve směru kabelového vedení, vnitřní opláštění z FEP a vnější opláštění z polyuretanu
- Hloubka ponoru max. 10 m (větší ponor na přání)
Ponorné čerpadlo vysokotlaké (TMHP)
- Střídavý motor 400V, 50Hz, 1450 U/min., elektromotor s olejovým plněním
- Třída izolace F = 155°C, ochrana IP68
- Tepelná ochrana každé fáze jako ochrana před přehřátím
- Kryt motoru z nerezové oceli V2A – 1.4301
- Kryt převodovky a víko motoru z šedé litiny ošetřené 2 - komponentním lakem
- Objemný kryt čerpadla – odolný proti cizím předmětům a ucpání
- Výtlačná strana na krytu čerpadla – příruba 150 x 150 mm
- Oběžné kolo sací z vrchu se vstupním šnekem
- Oběžné kolo a vstupní kruh pancéřován pomocí WIDIA-Hartmetall
- Nasávací víko (pozinkované), s řeznou hranou (wolfram-karbid) a ochranou navijáku
- Utěsnění: 4 radiální hřídelové těsnění odolné kyselinám a speciální kalené pouzdro
- Elektrický kabel: 6 m se zalitým šroubením a 3 ks kabelových příchytek V2A s pryžovou vložkou a závěsem V2A
- Elektrický speciální kabel se zdrojovými tělísky jako ochranou před vlhkostí ve směru kabelového vedení, vnitřní opláštění z FEP a vnější opláštění z polyuretanu
- Hloubka ponoru max. 10 m (větší ponor na přání)
Čerpadla pístová
Pístové čerpadlo řady D60 / D70
Sériová výbava:
- Tlakový rozsah 5 bar
- Kvalita pístu SBR (na přání – NBR)
- Čelní stěna Hartox opotřebitelné desky
- „S“ – vývodový hřídel 6-dílný 1 3/8“ DIN 9611
- „E“ - hladká hřídel s perem DIN 6885
- Mazané hřídelové těsnění
Pístové čerpadlo řady D-SW 70 – rychlá výměna pístů
Sériová výbava:
- Tlakový rozsah 5 bar
- Kvalita pístu SBR (na přání – NBR)
- Rychlá výměna pístů díky jednoduché demontáži krytu
- Čelní stěna Hartox opotřebitelné desky
- Opotřebitelné desky z nerezové oceli V2A 1.4301 v krytu čerpadla
- „S“ – vývodový hřídel 6-dílný 1 3/8“ DIN 9611
- „E“ - hladká hřídel s perem DIN 6885
- Mazané hřídelové těsnění
- S provedení pro traktor, E provedení pro elektromotor
Míchadla

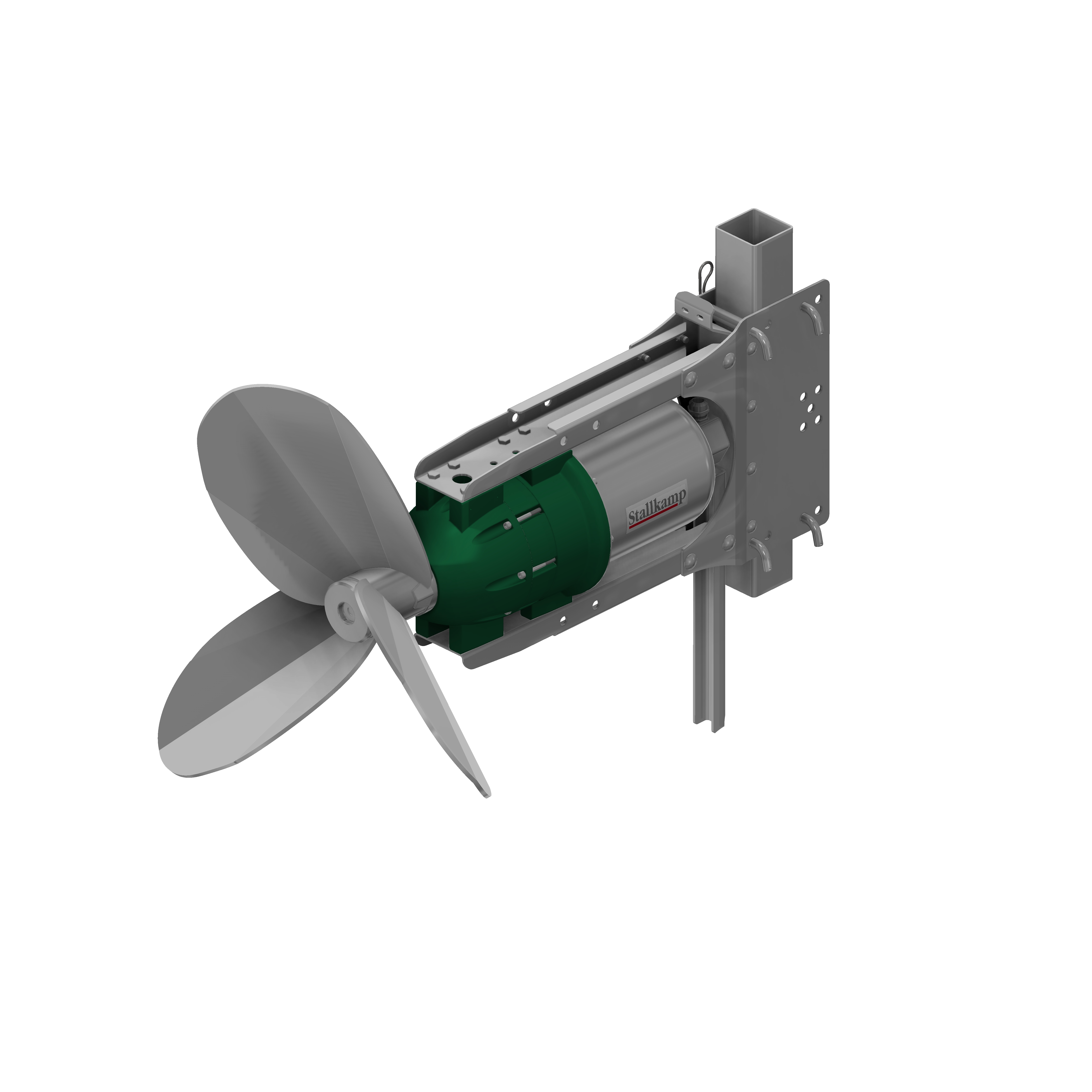

Ponorné míchadlo
- Střídavý motor 400V, 50Hz, 1450 U/min., elektromotor s olejovým plněním
- Třída izolace F = 155°C, ochrana IP68
- Tepelná ochrana každé fáze jako ochrana před přehřátím
- Kryt motoru z nerezové oceli V2A – 1.4301
- Kryt převodovky a víko motoru z šedé litiny ošetřené 2 - komponentním lakem
- Planetová převodovka
- Otáčky vrtule míchadla 300 U/min.
- Utěsnění: kluzný kroužek k převodovce – skládající se z korozivzdorného nosného materiálu (nerezová ocel 1.4301 a 1.4305) a opotřebení odolné wolfram/karbidové vrstvy
- Elektrický kabel: 10 m se zalitým šroubením a 10 ks kabelových příchytek V2A s pryžovou vložkou a závěsem V2A
- Elektrický speciální kabel se zdrojovými tělísky jako ochranou před vlhkostí ve směru kabelového vedení, vnitřní opláštění z FEP a vnější opláštění z polyuretanu
- Kluzné vedení se spodním dorazem z nerezové oceli V2A – 1.4301 pro vodící profi l 100 x 100 mm
- Hloubka ponoru max. 10 m (větší ponor na přání)
- Výkon 4,0 – 22 kW
Separátory

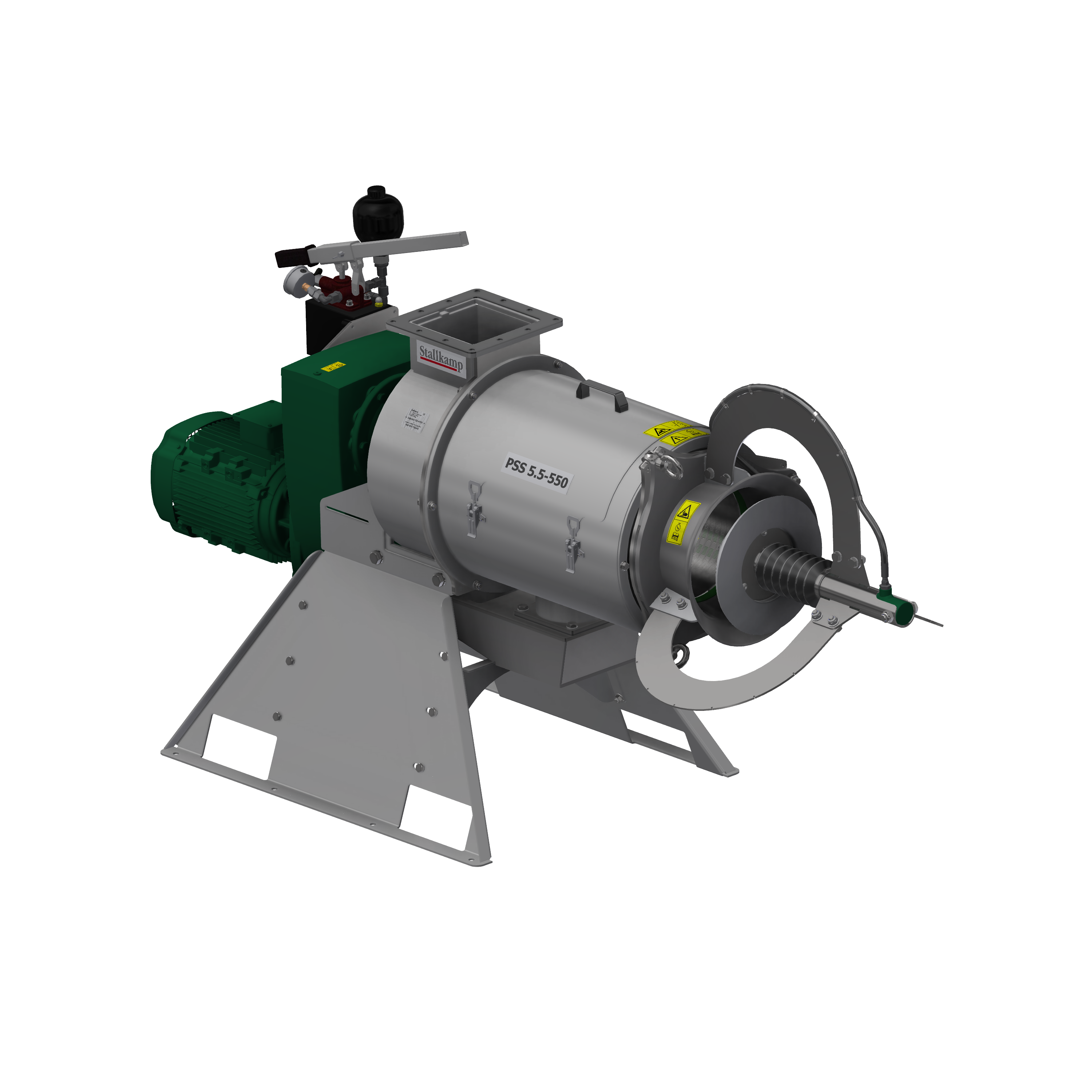

Šnekový separátor (PSS)
Všechny části, které se dostanou do kontaktu se separátorovým materiálem, jsou vyrobeny z nerezové oceli V2A 1.4301.
- Motor s převodovkou 4,0 kW, 400V, 50 Hz, 1450 U/min.
- Počet otáček 28 U/min.
- Max.: výkon 30m3/hod. (v závislosti na separovaném médiu)
- Síto z nerezové oceli V2A 1.4301
- Velikosti sít: série 0,50 mm; alternativně 0,25 mm; 0,75 mm; 1,00 mm
- Tlačný šnek z nerezové oceli V2A 1.4301 s pancéřováním z wolfram-karbidů
- Příruba pro potrubí nebo připojení trychtýře
- Výpadové klapky z nerezové oceli V2A 1.4301 s centrálním nastavením tlaku klapek
- Pojištění proti proražení zátky na separátoru
- Výtoková příruba DN150
- Dvojité hřídelové těsnění s 2 radiálními hřídelovými těsněními k médiu a k uložení
- Přídavné uložení k zachycení axiální síly pomoci axiálních radiálních kuličkových ložisek
- Spodní rám z nerezové oceli V2A 1.4301
- Hmotnost 350 kg
Šnekový separátor jako mobilní zařízení (Pss-mE)
Skládající se z:
- 1 x šnekový separátor 4-550
- 2 x pístové čerpadlo D-SW-70 E s pohonem 4 kW (384 U/min; max. 28,8 m3/hod.)
vč. Připojovací části z nerezové oceli 1.4301 - Spojovacího materiálu mezi čerpadlo a nádrž
- Přípojky pro přívodní a odváděcí vedení
- 1 x vstupní nádrž z nerezové oceli V2A 1.4301 (V = 0,85 m3)
vč. ukazatele naplnění a min/max signalizací - 1 x výstupní nádrž z nerezové oceli V2A 1.4301 (V = 0,85 m3)
vč. ukazatele naplnění a min/max signalizací - 1 x spínací skříň k řízení separátoru a pístových čerpadel
vč. CEE-zástrčky (32A)
